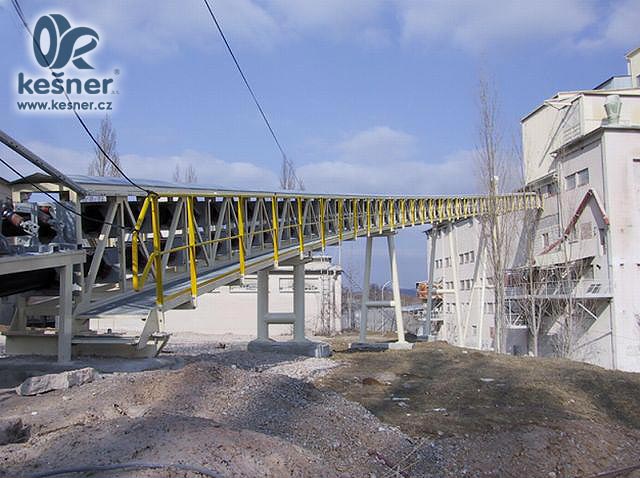

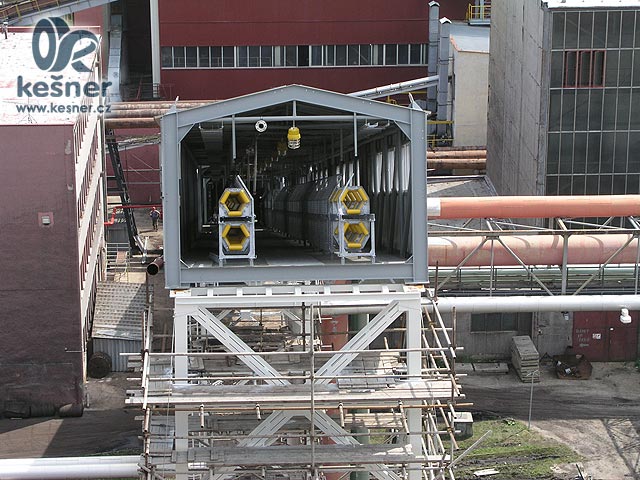

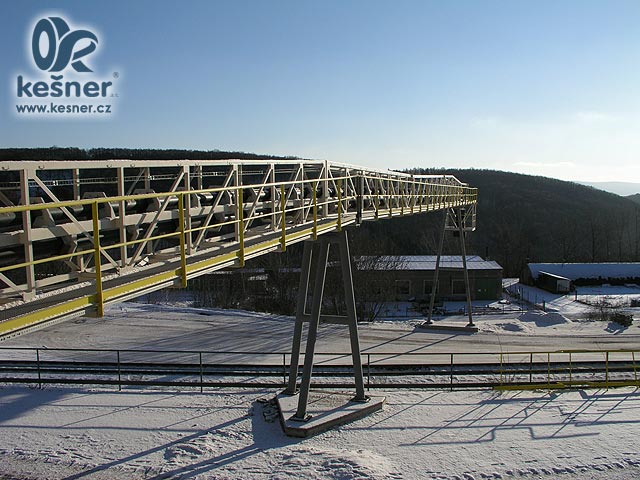

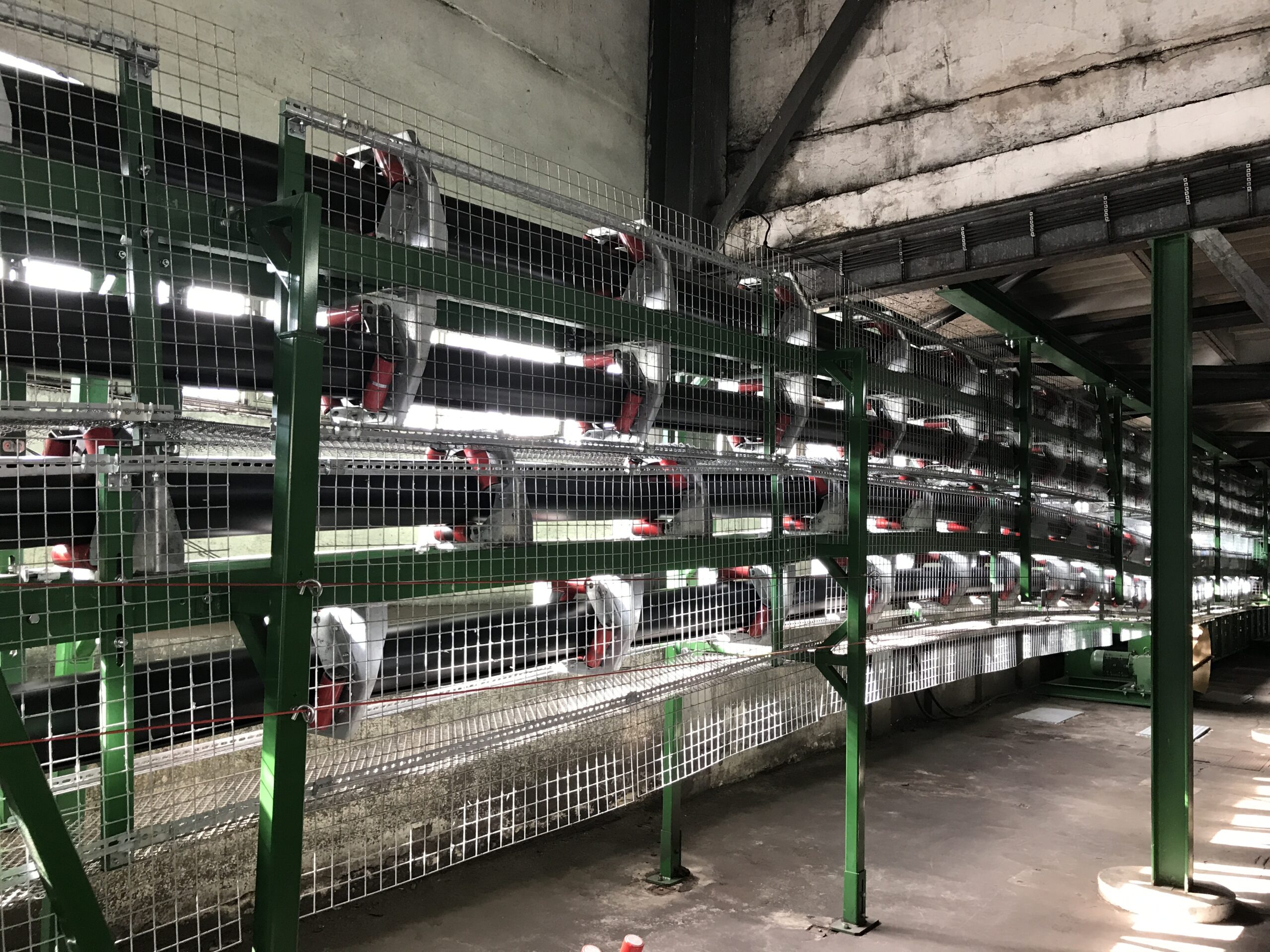

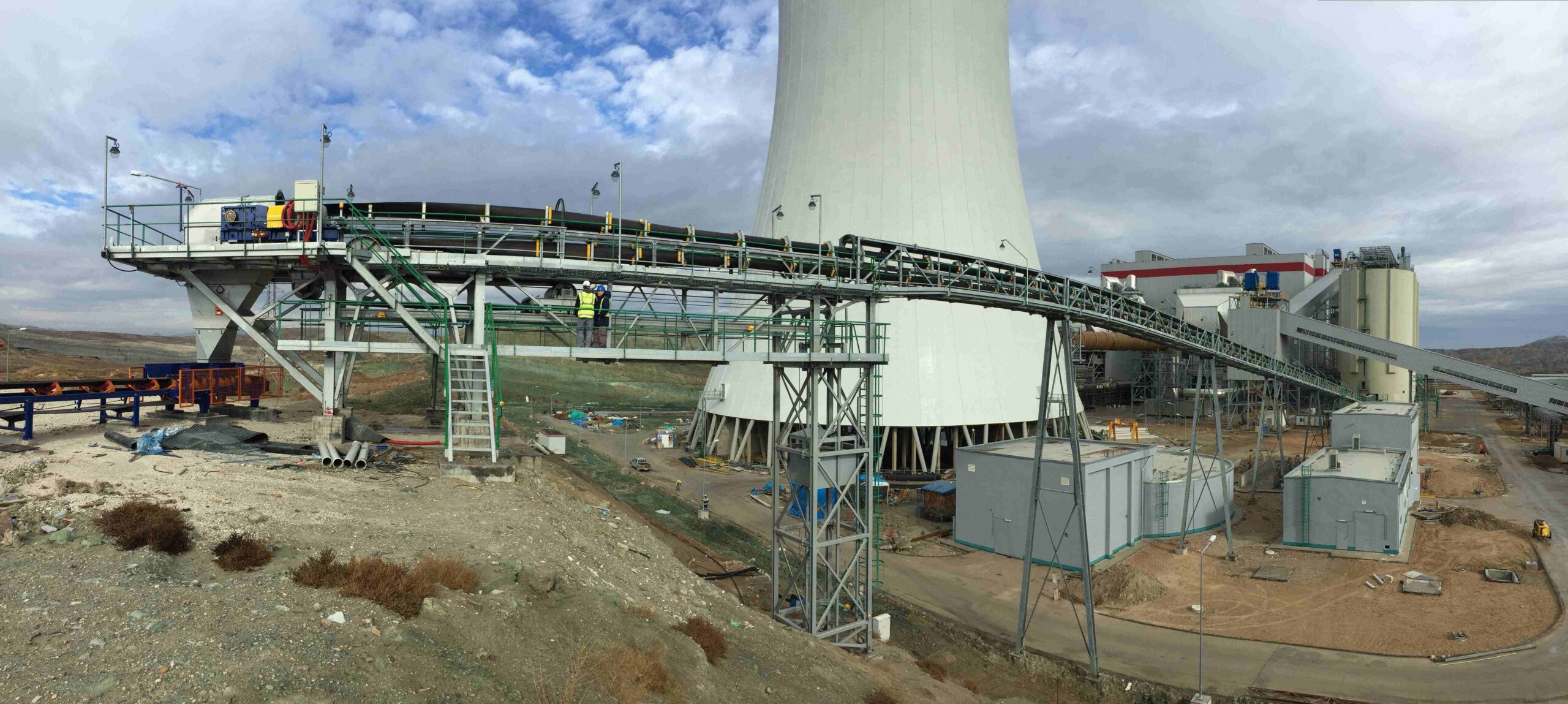

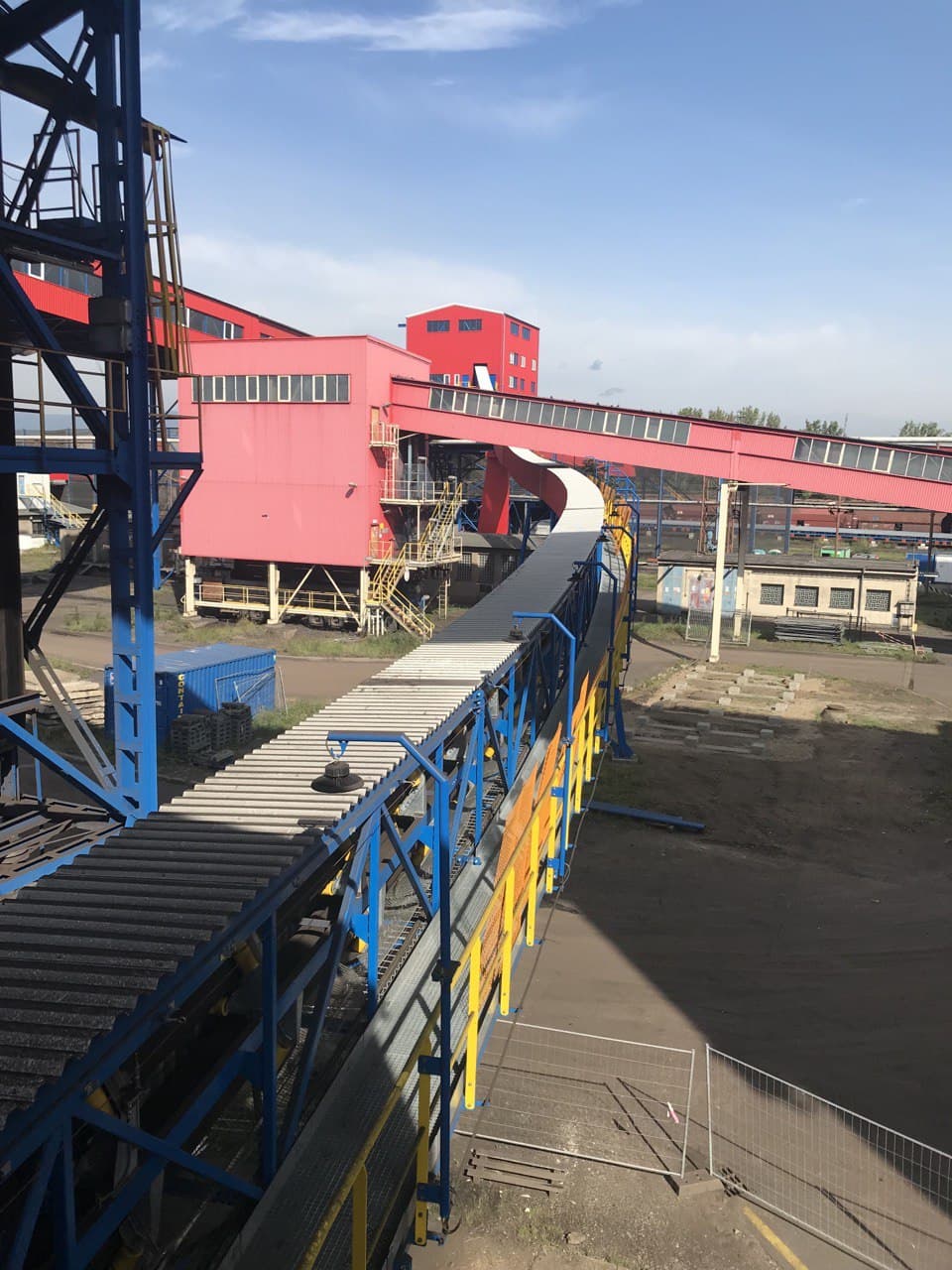

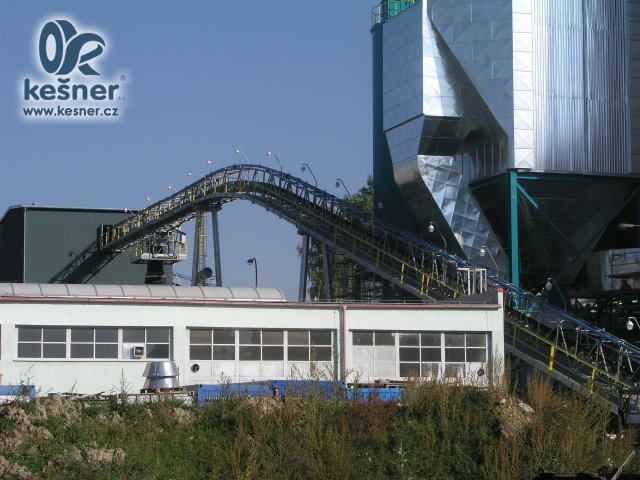

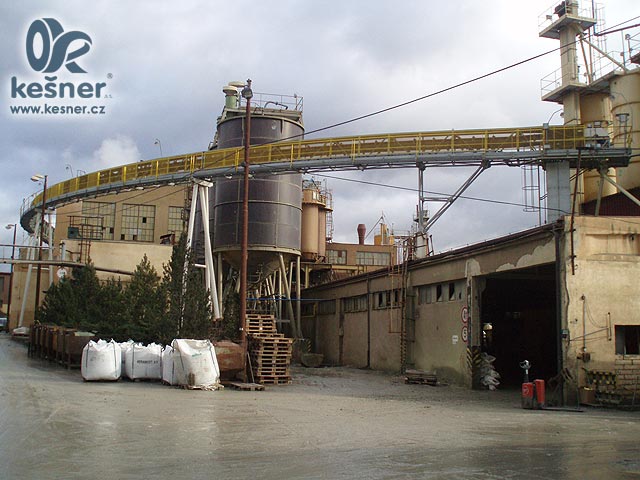

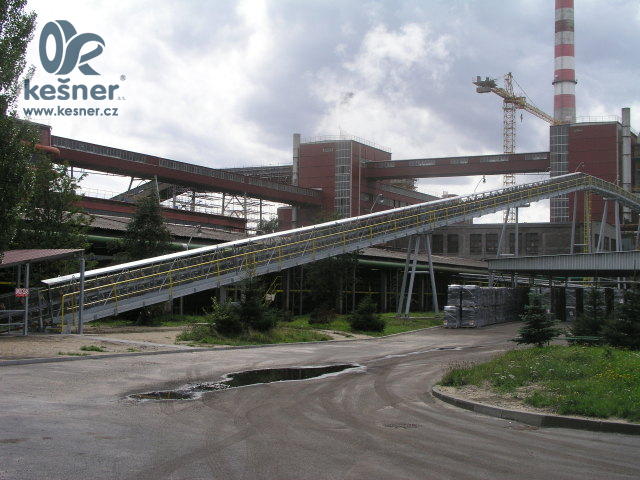

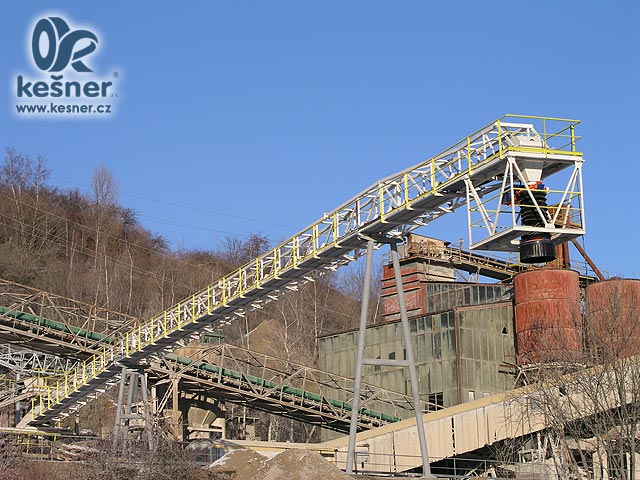

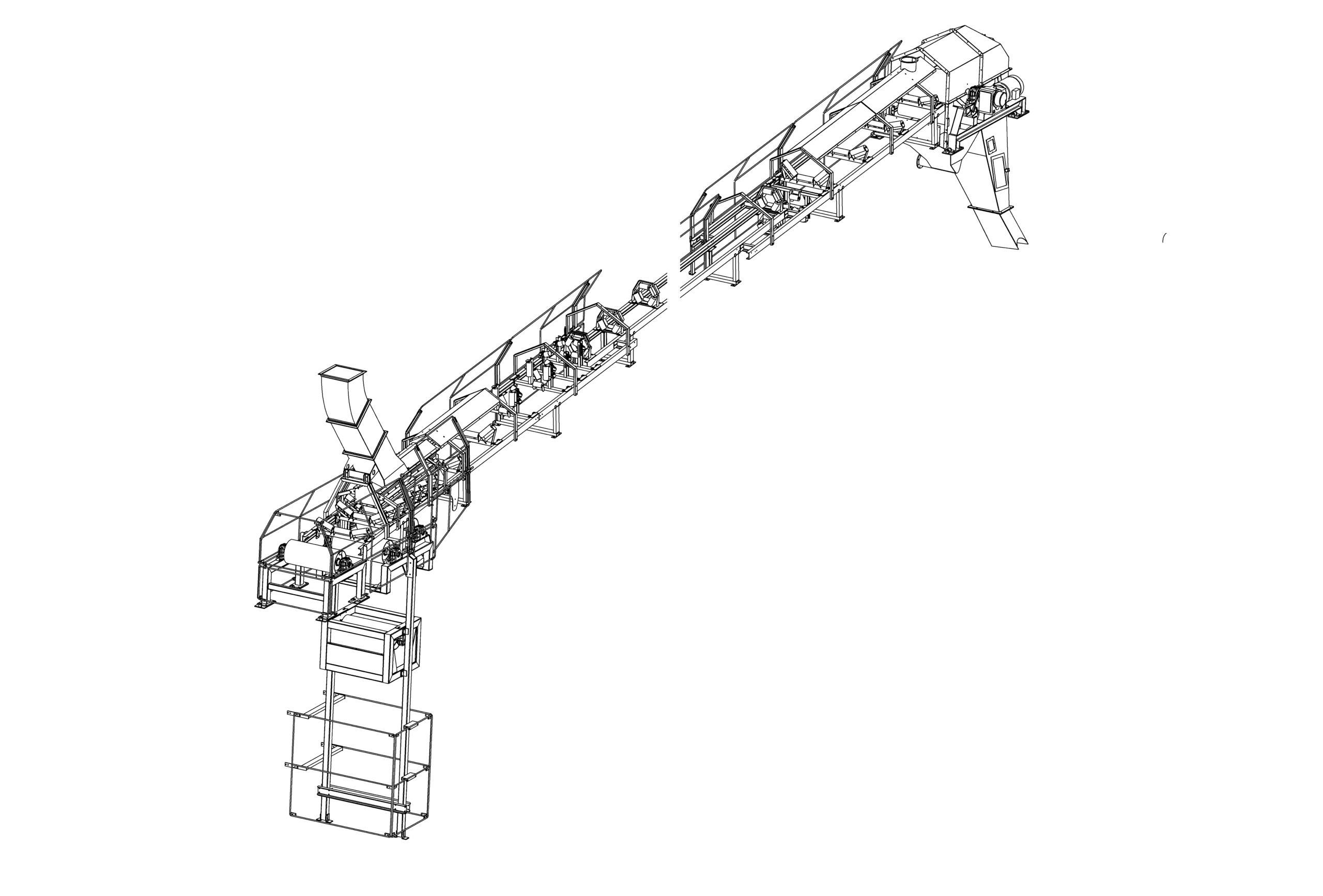

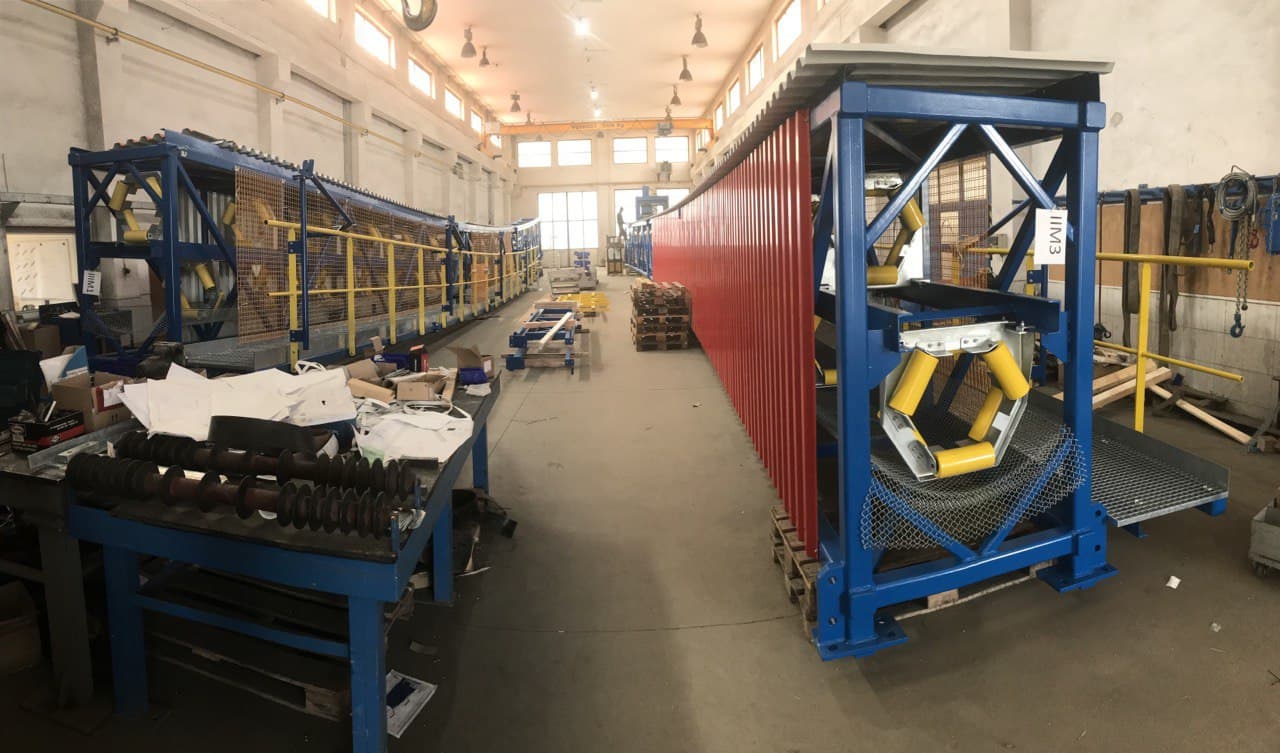

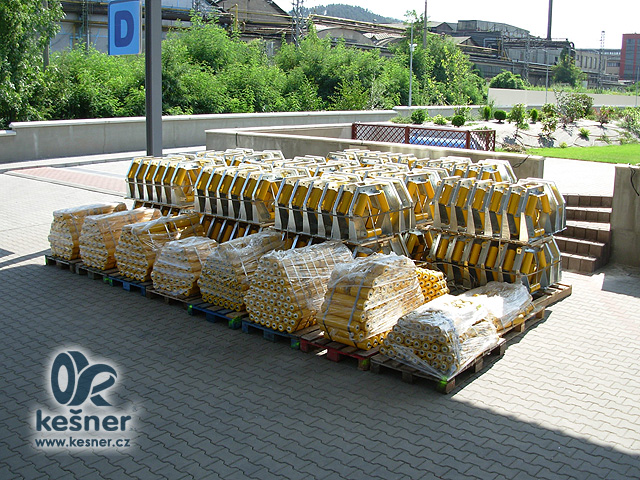

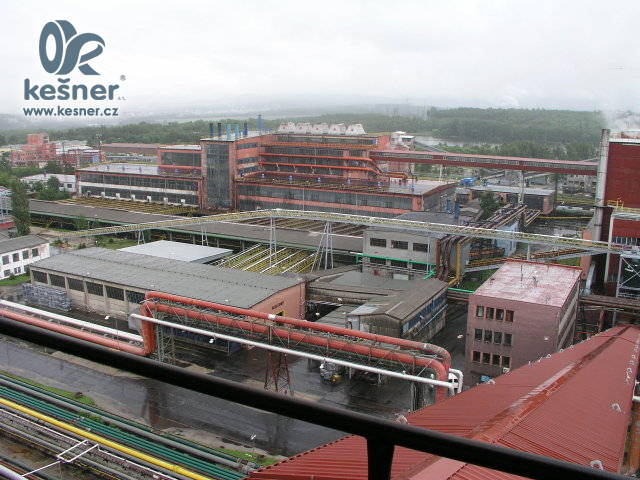

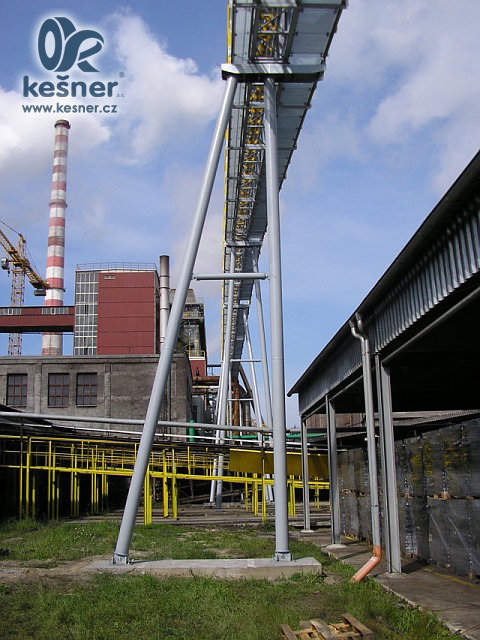

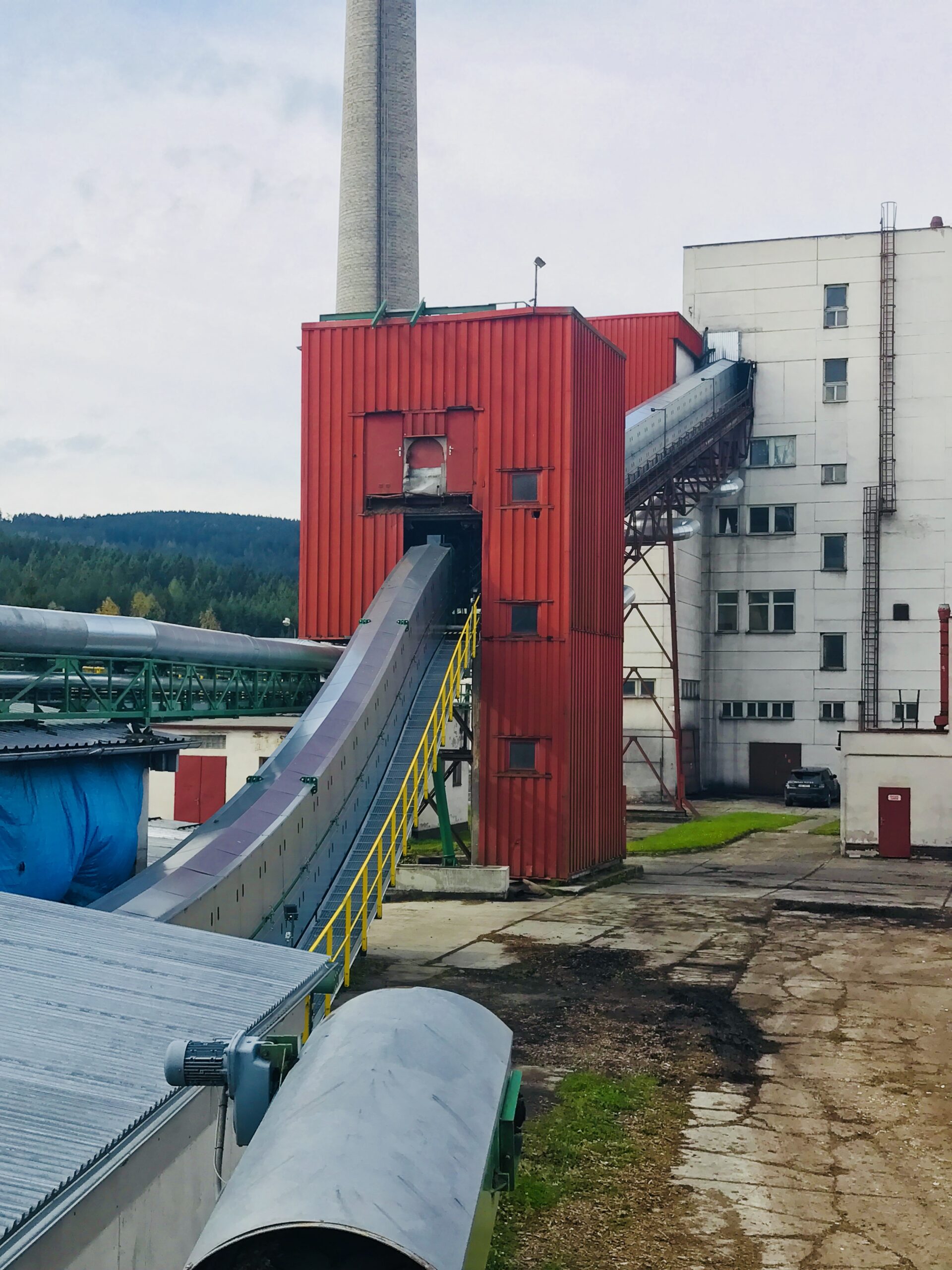

Pásový dopravník trubkový

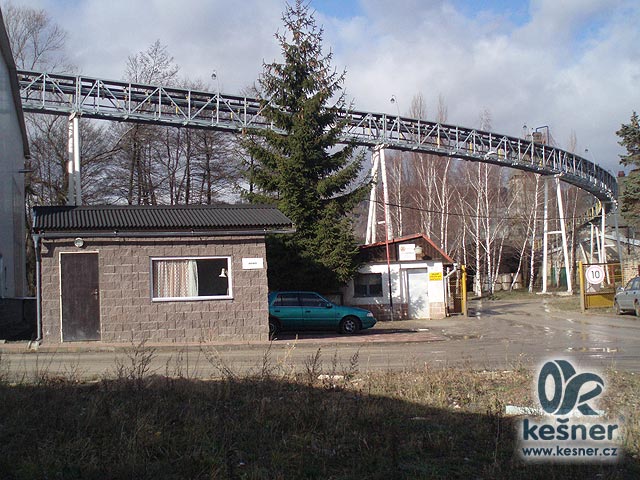

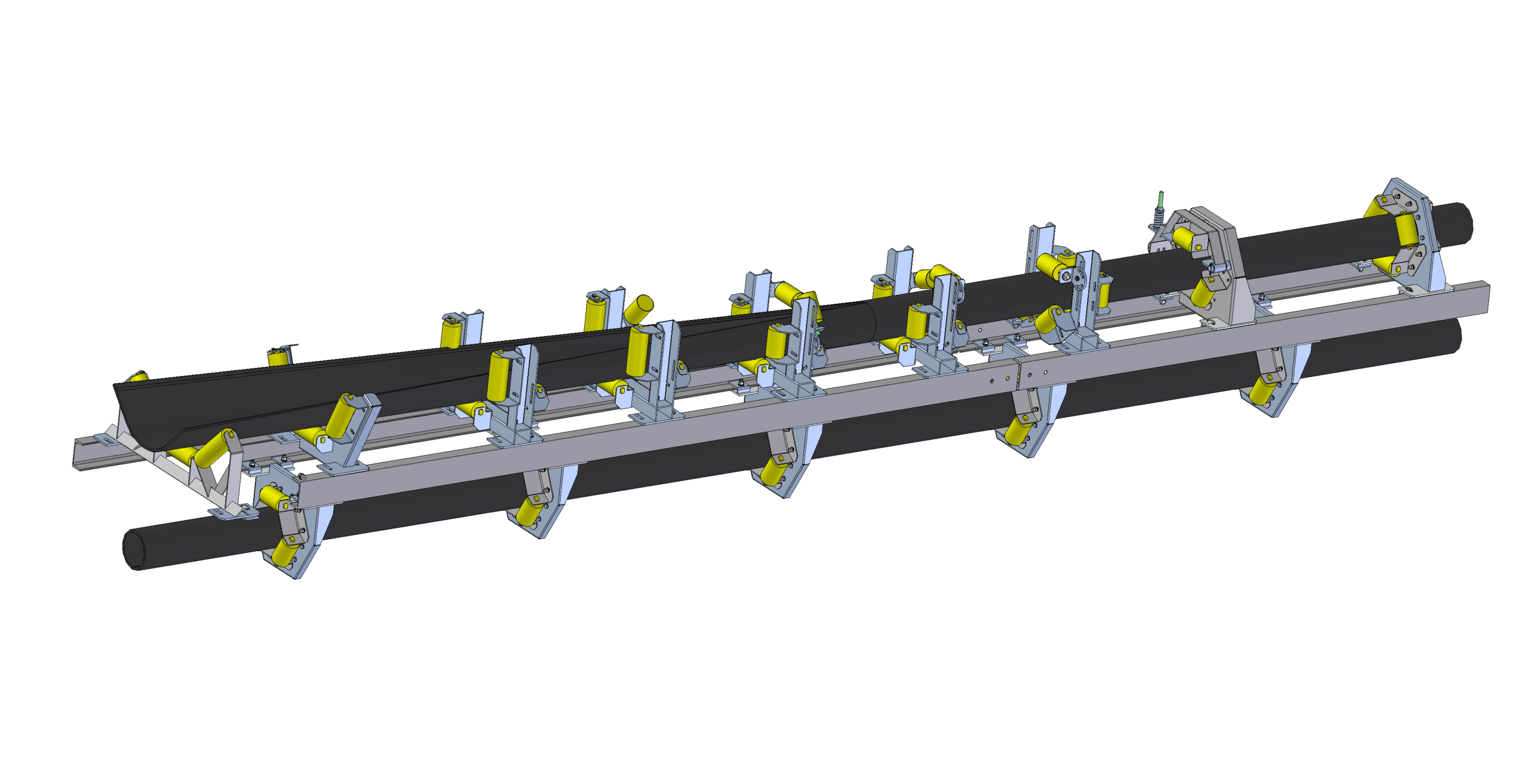

Pásový dopravník trubkový je určen k dopravě sypkých a kusových materiálů a pracuje na principu uzavření horní a spodní části dopravníku do tvaru trubice a chrání přepravovaný materiál před vlivem vnějšího prostředí (déšť,sníh,vzdušná vlhkost apod.) a odstraňuje zároveň obvyklý jev u běžných pásových dopravníků a to znečištění prostoru pod celým dopravníkem opady ze spodní strany dopravního pasu.Kruhový tvar pásu umožňuje vytvářet transportní dráhu s oblouky do vertikálních i horizontálních os. Maximální teplota dopravovaného materiálu je do 150°C

Rozměry a parametry:

šířka pasu (mm)	průměr trubice (mm)	dopravní výkon * (m³/hod)	rozměr zrna (mm)
500	120	35	30
600	150	45	50
780	200	80	70
1000	250	140	90
1100	300	160	100
1300	350	220	120
1600	400	350	140

* Q/m³/hod při dopravní rychlosti 1m/s.

Poznámka:

uvedená data parametrů dopravního výkonu včetně velikosti zrna jsou informativní a vyžadují technické posouzení a výpočet.
minimální osová délka dopravníku se doporučuje od 50 bm
napínaní pasu je vždy gravitační

Poptávka po produktu

Zákazník

Kontaktní osoba

E-mailové spojení

Telefonické spojení

Požadované množství ks

Připojit soubor (max. 5MB)

Název popř. složení dopravovaného materiálu [slovy]

Sypná hmotnost materiálu [kg/m3]

Zrnitost materiálu [mm]

Teplota materiálu [°C]

Vlhkost materiálu [%]

Dopravní výkon [t/h]

Teplota okolního prostředí [°C]

Provozní režim [h/den, h/rok]

Osová délka [mm]

Převýšení [mm]

Úhel sklonu [°]

Umístění s ohledem na klimatické podmínky:

vnitřní prostředí [objekt] venkovní prostředí [zakrytý]

Provedení a umístění dopravníku (viz schema):

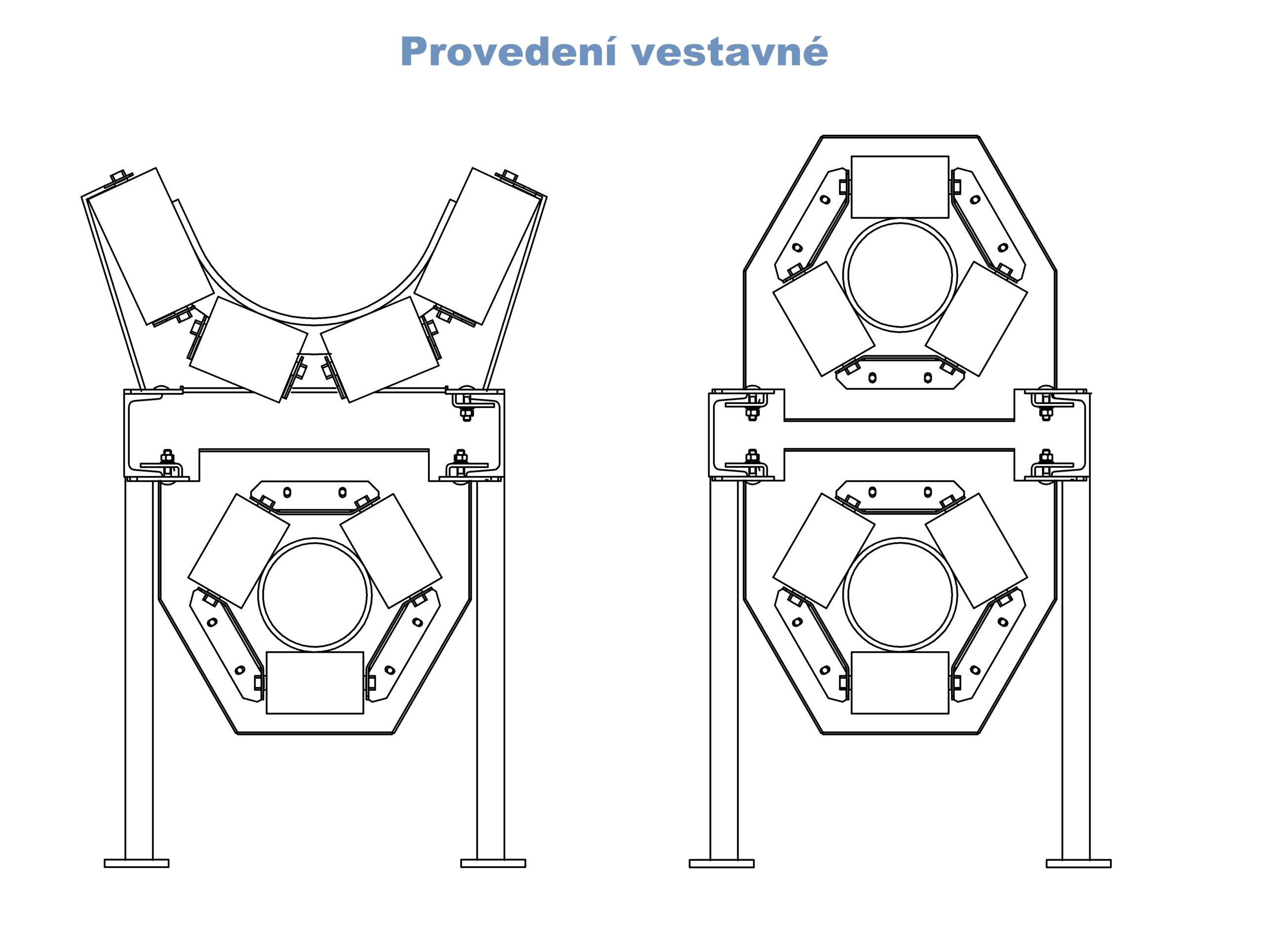

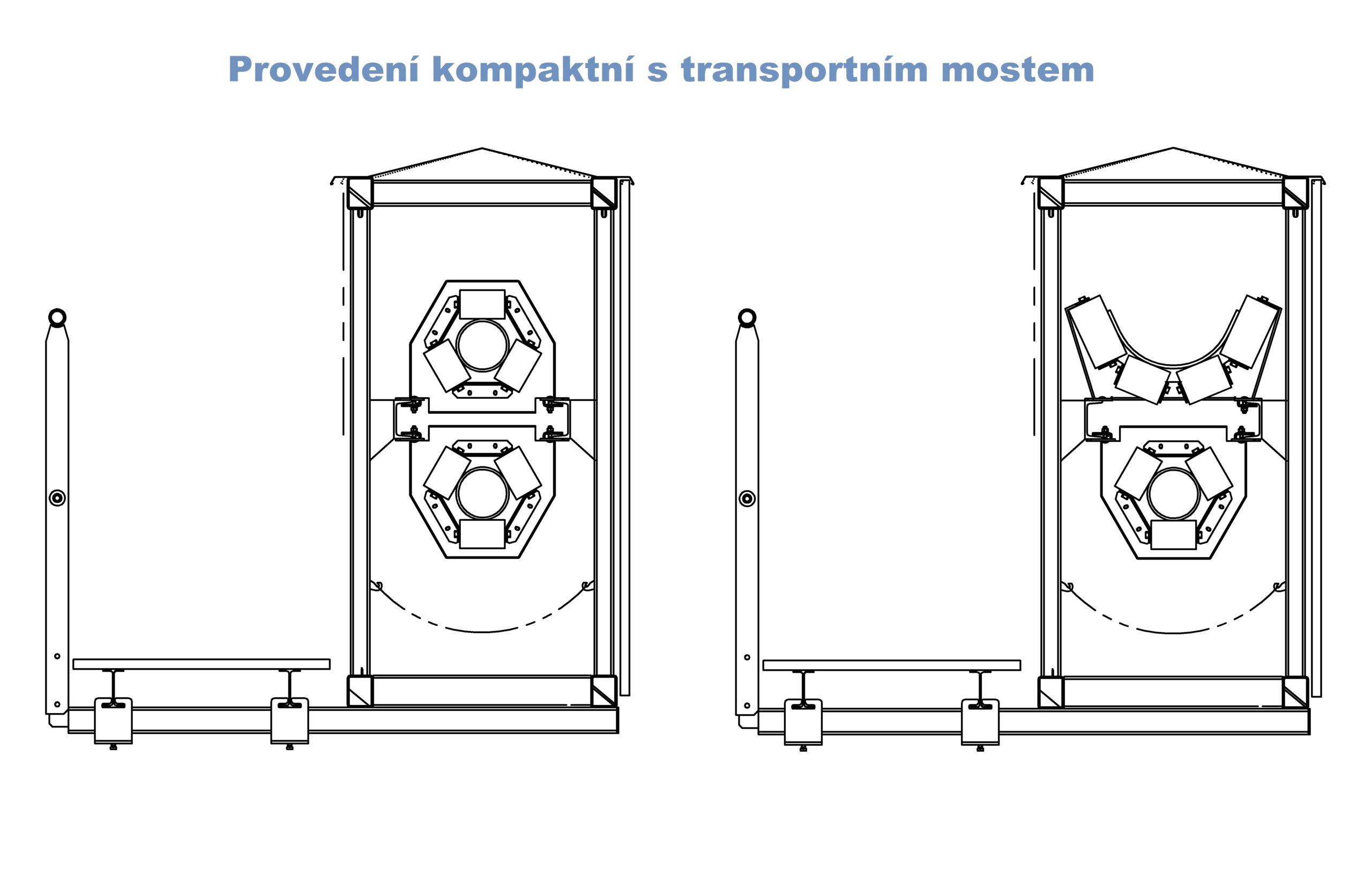

průřez uzavřený [O] průřez otevřený [V] vestavné kompaktní s transportním mostem

Požadavky na konstrukční provedení dopravníku:

odsávání vsypu odsávání výsypu EX provedení

Preferovaný výrobce/subdodavatel poháněcí jednotky [slovy]

Napěťová soustava k připojení poháněcí jednotky [V]:

Poháněcí jednotka - příprava pro frekvenční měnič:

Preferovaný výrobce/subdodavatel ložisek [slovy]

Zvláštní specifické požadavky [slovy]

Pro odeslání musí být všechna povinná pole SPRÁVNĚ vyplněna.

* nebude-li zákazník schopen sdělit uvedené dotazy, bude předběžná cenová nabídka zpracována ne základě odhadu a zkušeností z předešlých projektů.

poznámka: poptávka neobsahuje poptávkové údaje k signalizačním a bezpečnostním prvkům z důvodu, že nenabízíme dílčí dodavky elektro a řízení dopravníku. Bude-li naše nabídka/dodávka realizována, plně zajistíme technickou podporu a součinnost s dodavatelem včetně dodávky uchycení příslušenství na dopravník.
